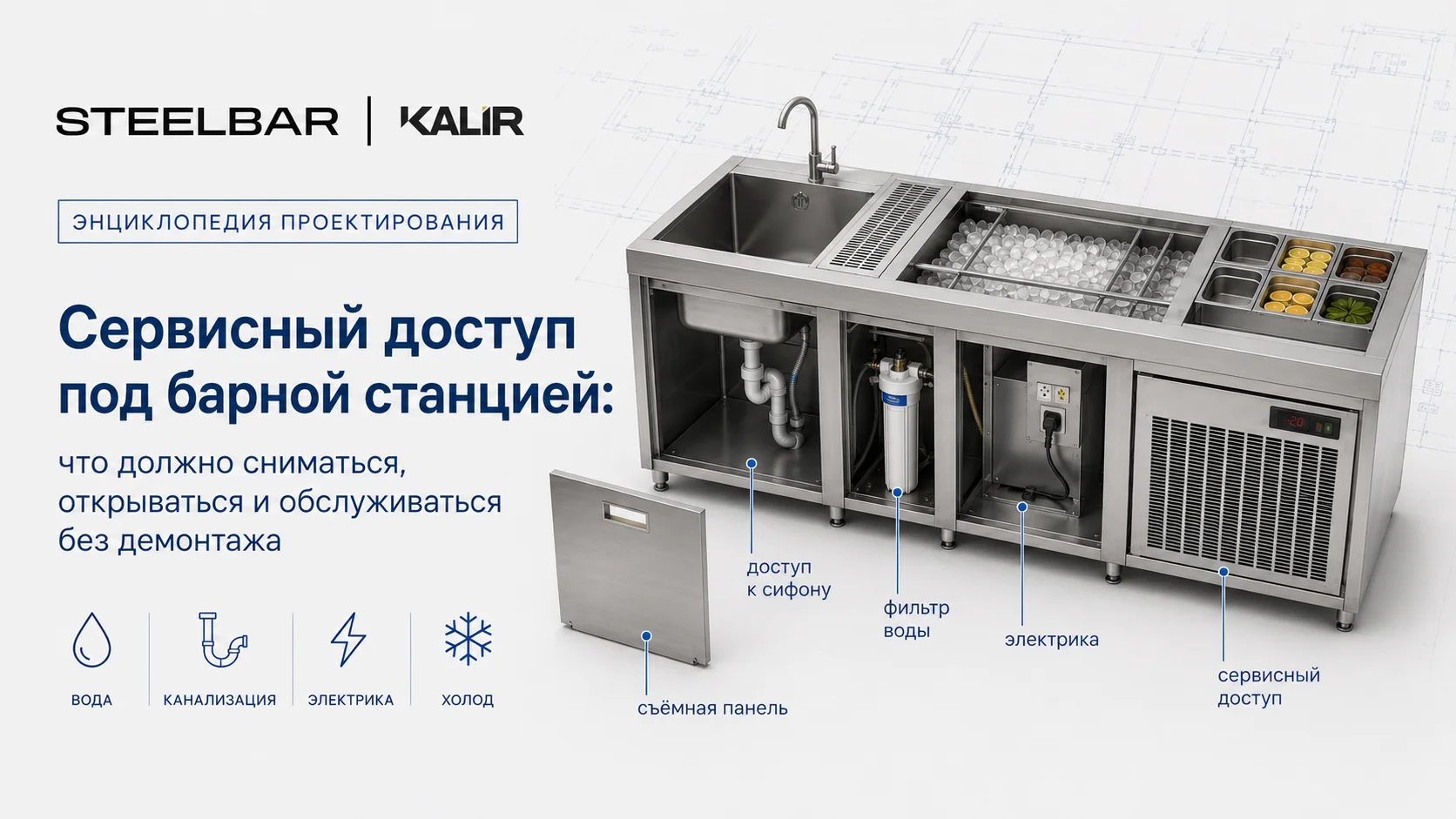

Сервисный доступ в баре: что должно сниматься, открываться и обслуживаться без демонтажа станции

Сервисный доступ в баре: что должно сниматься, открываться и обслуживаться без демонтажа станции

Оборудование проектируют не только для работы, еще и для ремонта

На визуализации нового бара всё выглядит идеально.

Холодильники стоят вплотную к станции. Коммуникации спрятаны. Фасады образуют единую линию. Ни одного лишнего технологического отверстия.

Через несколько месяцев забивается слив.

И выясняется, что для доступа к сифону необходимо демонтировать половину станции.

Или требуется обслуживание холодильного агрегата, но снять вентиляционную панель невозможно из-за декоративной облицовки.

Это одна из ошибок, которая практически незаметна до открытия объекта.

Проектировщик думает о том, как оборудование будет работать. Хороший проектировщик одновременно думает о том, как его будут обслуживать.

1. Любой инженерный узел когда-нибудь потребует доступа

При проектировании полезно исходить из простого предположения:

всё, что подключено, движется, охлаждает, нагревает или пропускает через себя воду, когда-нибудь потребует обслуживания.

В баре это прежде всего:

• сифоны;
• канализация;
• водопровод;
• смесители;
• фильтрация;
• дренаж;
• холодильные агрегаты;
• электрика;
• насосы;
• ледогенераторы;
• посудомоечные машины.

Поэтому на чертеже недостаточно показать место установки оборудования.

Необходимо показать путь доступа к нему.

2. Сифон должен быть доступен без демонтажа мойки

Мойка - один из наиболее нагруженных инженерных узлов бара.

В слив попадают остатки фруктов, мякоть, сиропы и другие загрязнения.

Поэтому обслуживание сифона - не исключительная ситуация, а нормальная часть эксплуатации.

Плохой сценарий:

мойка → закрытый корпус → сифон за несъёмной панелью.

Хороший:

мойка → съёмная или открывающаяся панель → прямой доступ к сифону.

Сотрудник или сервисный специалист должен иметь возможность добраться до соединений без демонтажа столешницы.

3. Съёмная панель иногда полезнее красивого монолита

В архитектуре часто стремятся минимизировать количество швов.

В технологическом оборудовании это не всегда преимущество.

Иногда дополнительный стык означает, что через несколько лет станцию не придётся разрезать для ремонта.

Поэтому часть элементов имеет смысл делать:

• съёмными;
• откидными;
• на винтовом креплении;
• с технологическим люком;
• с возможностью демонтажа отдельного модуля.

Главный вопрос:

«Если за этой панелью что-нибудь сломается - как туда попасть?»

Если ответ начинается со слов «сначала нужно разобрать…», узел стоит пересмотреть.

4. Холодильному оборудованию нужен не только воздух

При интеграции холодильных и морозильных модулей часто вспоминают про вентиляцию.

Но сервисный доступ не менее важен.

Компрессор, конденсатор, вентилятор и электрические компоненты должны оставаться доступными для обслуживания.

Поэтому при интеграции холодильных и морозильных решений KALIR мы рассматриваем оборудование не просто как прямоугольник определённого размера.

Нас интересуют:

зона вентиляции → сторона обслуживания → подключение → демонтаж → полный ход двери или ящика.

Если декоративная панель перекрывает сервисную решётку, красивое решение превращается в эксплуатационную проблему.

5. Интегрированное оборудование должно уметь покинуть станцию

Есть полезный тест.

Представьте, что установленный холодильник нужно полностью заменить.

Можно ли вынуть его из бара?

Не снять столешницу.

Не демонтировать соседнюю станцию.

Не разбирать декоративный фронт.

А просто отключить и извлечь оборудование.

Если нет - проект создаёт потенциальную проблему на будущее.

Особенно важно учитывать это при длинных барных линиях, где холодильное оборудование интегрировано между металлическими модулями.

6. Электрика должна оставаться видимой для сервиса

Розетки удобно спрятать.

Но существует разница между спрятать от гостя и сделать недоступными.

Не стоит размещать соединения так, чтобы для отключения одного оборудования приходилось:

• вытаскивать несколько модулей;
• разбирать шкаф;
• снимать рабочую поверхность.

Сервисный специалист должен понимать:

где питание → какой автомат → где соединение → как отключить конкретный модуль.

Чем сложнее бар, тем важнее маркировка коммуникаций.

Через два года на объект может приехать человек, который никогда не видел первоначальный проект.

7. Фильтрация воды требует места вокруг себя

Фильтр - ещё один элемент, который часто идеально помещается на чертеже и оказывается неудобным в реальности.

Проблема проста:

для обслуживания фильтра недостаточно места под сам корпус.

Необходимо пространство, чтобы:

открыть систему → снять колбу → извлечь картридж → установить новый.

Если снизу проходит полка или рядом расположен холодильник, замена расходника может стать невозможной.

Поэтому проектируем не только габарит установленного оборудования.

Проектируем габарит операции обслуживания.

Этот принцип работает практически для всего оборудования бара.

8. Дренаж должен быть проверяемым

Дренаж от ледовых бункеров, каплесборников, холодильного оборудования и других элементов обычно скрыт.

Но полностью «замуровывать» его опасно.

Если вода перестала уходить, нужно иметь возможность определить:

где засор → где соединение → где протечка.

Иначе небольшая проблема превращается в поиск воды внутри всей конструкции.

Особенно важно предусматривать доступ к местам соединения нескольких дренажных линий.

9. ЛДСП и фанера не должны блокировать технологическую часть

В предыдущих материалах мы разделяли технологическое ядро бара и его архитектурную оболочку.

Здесь это особенно важно.

Фанера, ЛДСП, HPL, декоративные панели и другие материалы могут формировать внешний вид стойки.

Но декоративная оболочка не должна перекрывать:

• вентиляцию;
• слив;
• электрику;
• фильтры;
• холодильные агрегаты;
• крепления модулей.

Если используется фанерное основание под облицовку, его также необходимо разбивать на логичные сервисные элементы.

Архитектура должна закрывать инженерию от гостя, но не от сервисного специалиста.

10. Рёбра жёсткости тоже нужно проектировать с учётом сервиса

Усиление конструкции - ещё один потенциальный конфликт.

Дополнительное ребро жёсткости может прекрасно решить проблему прогиба столешницы.

Но если оно проходит непосредственно перед сифоном или блокирует извлечение оборудования, появляется новая проблема.

Поэтому конструкционная жёсткость и сервисный доступ должны проектироваться одновременно.

Мы должны проверить:

нагрузка → усиление → коммуникации → доступ.

Инженерное решение нельзя считать удачным, если оно решило одну задачу и создало другую.

11. Модульность значительно упрощает обслуживание

Именно поэтому профессиональную барную линию удобно проектировать модульно.

Например:

станция → холодильный модуль → мойка → станция → морозильный модуль.

После установки они воспринимаются как единая линия.

Но технически остаются отдельными элементами.

Это позволяет:

• заменить холодильник;
• снять одну станцию;
• получить доступ к коммуникациям;
• модернизировать часть бара;
• добавить новое оборудование.

Без полной реконструкции стойки.

Практический пример: «Базовая 2000» + две тумбы KALIR

В предыдущей статье мы разбирали двухместную станцию STEELBAR «Базовая 2000».

В некоторых проектах под два независимых рабочих поста интегрируются две морозильные тумбы KALIR.

С точки зрения эргономики решение очень удобное:

бармен №1 → собственный морозильный объём

бармен №2 → собственный морозильный объём

Но на стадии проектирования необходимо проверить не только то, помещаются ли тумбы под станцией.

Нужно проверить:

• полностью ли открываются ящики;
• не конфликтуют ли они с соседними элементами;
• достаточно ли вентиляции;
• доступна ли сервисная часть;
• можно ли отключить тумбу;
• можно ли полностью извлечь её из станции.

Только после этого холодильное оборудование можно считать действительно интегрированным.

Проектируем «невидимый маршрут»

В предыдущей статье мы рисовали маршруты двух барменов.

Для сервисного проектирования полезно сделать то же самое.

Только теперь представить не бармена, а сервисного специалиста.

Например:

вход в бар → оборудование → открытие панели → доступ к узлу → демонтаж детали → извлечение.

Если для ремонта одного элемента специалист должен переместить три соседних модуля, маршрут спроектирован плохо.

Можно назвать это сервисным маршрутом оборудования.

Он практически никогда не виден гостю.

Но именно он во многом определяет стоимость эксплуатации бара через несколько лет.

Что показать на рабочем чертеже

Хороший комплект документации должен показывать не только внешний вид станции.

Для сложных объектов полезно отдельно обозначать:

• точки подключения воды;
• канализацию;
• электропитание;
• дренаж;
• вентиляционные зоны холодильного оборудования;
• съёмные панели;
• сервисные люки;
• направление открывания дверей;
• полный вылет ящиков;
• зоны доступа к фильтрации;
• демонтируемые элементы.

Так монтажник понимает, как собрать систему, а сервисный специалист — как потом её обслуживать.

Чек-лист сервисного доступа

Перед передачей барной линии в производство проверьте:

• доступен сифон мойки;
• доступны соединения водоснабжения;
• можно заменить фильтры без демонтажа соседнего оборудования;
• видны и доступны основные точки дренажа;
• холодильное оборудование получает необходимую вентиляцию;
• сервисная часть холодильников не закрыта облицовкой;
• холодильный или морозильный модуль можно полностью извлечь;
• розетки и соединения доступны;
• предусмотрены съёмные панели там, где находятся коммуникации;
• рёбра жёсткости не блокируют инженерные узлы;
• декоративная облицовка не мешает обслуживанию;
• оборудование можно заменить без демонтажа всей барной линии.

Мнение инженера STEELBAR

Главное правило

Хорошо спроектированный бар должен быть удобен трем людям:

бармену — работать; гостю — пользоваться результатом этой работы; сервисному специалисту — обслуживать оборудование.

О первых двух думают практически всегда.

О третьем часто вспоминают только после первой поломки.

Но профессиональная барная станция проектируется на годы эксплуатации.

Поэтому возможность снять панель, заменить фильтр, прочистить слив или извлечь холодильный модуль — не мелкая техническая деталь.

Это такая же часть хорошего проекта, как эргономика, материал и прочность конструкции.
